Geosnake Dashboard

Slouží pro správu monitoringu za pomoci Geosnake zařízení. Lze aplikovat na různé scénáře, jako je sledování deformací v geologických vrtech nebo monitorování strukturálních posunů na budovách. Vizualizace pohybu pro každý jednotlivý článek v běhu času.

Než začnete​

Pro přístup k této funkci nejprve vyberte:

  • Organizaci — povinné
  • Konstrukci — povinné
  • Měřící bod — povinné (musí mít přiřazené zařízení Geosnake a musí posílat data)
Oprávnění uživatelů

Tato route je dostupná uživatelům, kteří mají přístup k Organizaci s aktivovanou aplikací Geosnake. Globální administrátoři přiřazují aplikace k Organizacím; uživatelé v těchto Organizacích získají přístup automaticky.

Co můžete dělat​

  • Zvolit časový rozsah a načíst naměřená data
  • Přehrát animaci přes zvolené období (snímek po snímku nebo auto-smyčka)
  • Zkoumat grafy pohybu podle hloubky (X–Hloubka a Z–Hloubka)
  • Exportovat surová animační data do CSV
  • Zobrazit Statistický model (medián a 5%/95% intervaly) a exportovat jej
  • Otevřít Pokročilé výpočty pro zobrazení grafů Inclination a Smoothed Inclination
tip

Pro ovládací prvky animace (slider, auto-smyčka, rychlost, předchozí/další) viz dokumentaci komponenty: Ovládání animace.

Jak to funguje (stručně)​

Geosnake je řetězec senzorových segmentů. Měří pohyb a orientaci jednotlivých segmentů v čase. Můžete jej:

  • Instalovat vertikálně do vrtu pro sledování deformací pod povrchem podle hloubky
  • Připevnit na stěnu nebo konstrukci pro monitoring posunu po jeho délce

V dashboardu je pohyb zobrazen v čase a podle hloubky. Hloubka je v metrech (délka zařízení). Boční posuny jsou v milimetrech.

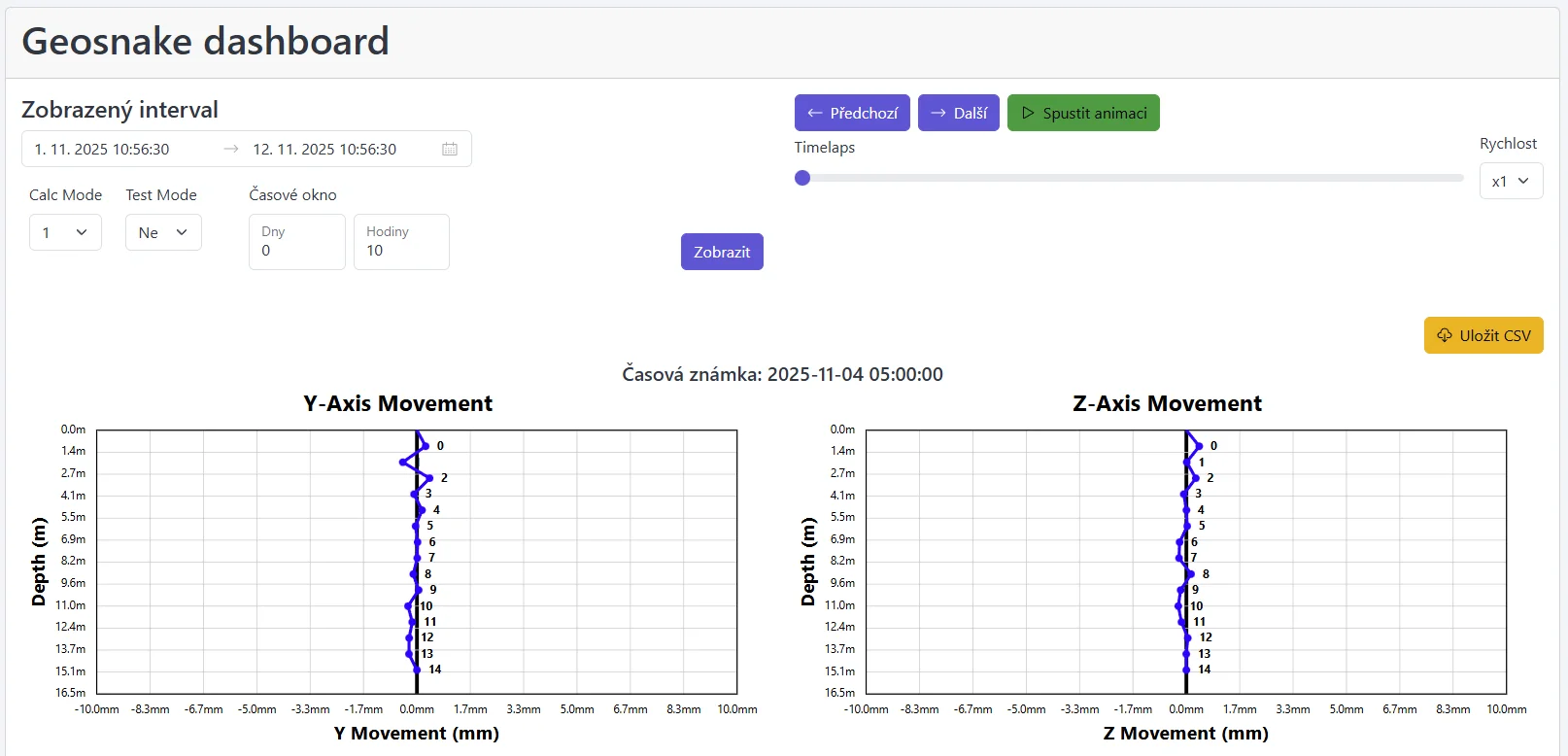

Snímek obrazovky: Tlačítko Stáhnout CSV data na nástrojové liště

Rychlý start​

  1. Vyberte Organizaci, Konstrukci a Měřící bod s Geosnake zařízením
  2. Nastavte Zobrazovaný interval
  3. Klikněte na Zobrazit
  4. Používejte Ovládání animace pro navigaci mezi snímky nebo zapněte Auto smyčku
  5. Volitelně exportujte CSV, otevřete Statistický model nebo zobrazte Pokročilé výpočty
