Základy

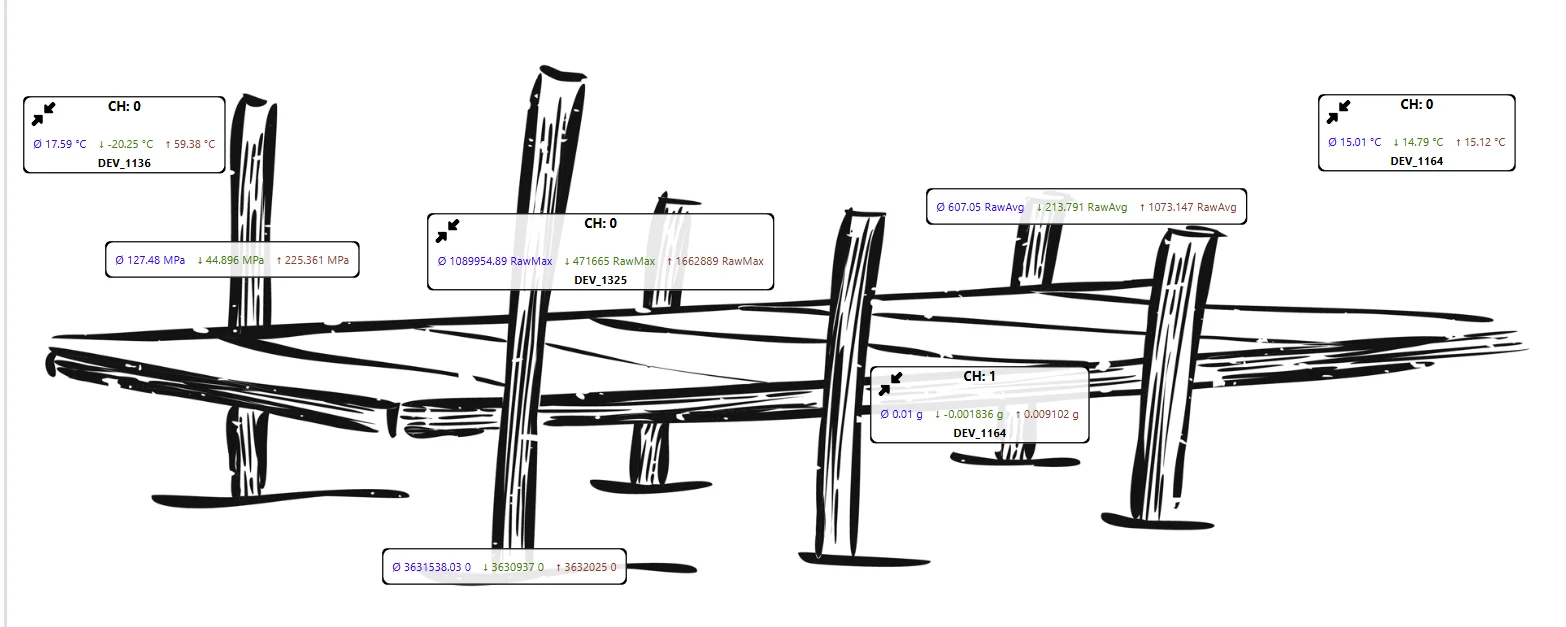

Pohled na Konstrukci umožňuje umístit živé hodnoty senzorů přímo na vaše vlastní obrázky nebo schémata Konstrukce. Je ideální pro zobrazení toho, co se měří přesně tam, kde se senzory nacházejí.

Můžete nahrát více obrázků pro jednu Konstrukci. Každý obrázek má své vlastní nezávislé rozložení „hodnotových obdélníků“, které nakonfigurujete a uložíte.

Než začnete

Pro použití Pohledu na Konstrukci vyberte:

• Organizaci — povinné
• Konstrukci — povinné

Oprávnění uživatelů

Nahrávání obrázků, vstup do režimu Editace a ukládání rozložení je dostupné pro Globální administrátory, Administrátory Organizace a Administrátory Konstrukce. Ostatní role mají přístup pouze pro čtení.

Typy souborů

Podporované obrázky: pouze PNG a JPG.

Smazání obrázku odstraní jeho rozložení

Rozložení (umístění obdélníků) se ukládá spolu s každým obrázkem. Pokud obrázek smažete, jeho rozložení se také smaže. Pokud potřebujete obrázek vyměnit a zachovat rozložení, kontaktujte administrátory.

Data = Grafy

Hodnoty zde odpovídají tomu, co vidíte v Grafech: aplikují se stejné parametry, koeficienty, převody jednotek i filtrování. Vy sami volíte, které datové série zobrazit (např. u Prostředí na konkrétním kanálu a senzoru zobrazit pouze Vlhkost a skrýt Teplotu).

Co zde můžete dělat

• Zvolit nahraný obrázek jako pozadí
• Přepnout datový pohled: Agregované (min/prům/max v intervalu) nebo Poslední měření (nejnovější hodnota v intervalu)
• Zvolit časový interval a načíst data
• Vstoupit do režimu Editace pro přidání/odebrání obdélníků, jejich přetažení na místo a zamknutí/odemknutí
• Nahrávat nebo odebírat obrázky pro danou Konstrukci
• Exportovat aktuální zobrazení do JPG nebo PDF (rychlý report)

Rychlý start

1. V „Vybrat pohled“ zvolte jeden z nahraných obrázků
2. Nastavte „Zobrazovaný interval“ a klikněte na Zobrazit
3. Zvolte „Agregované“ nebo „Poslední měření“
4. Klikněte na Export → JPG nebo PDF pro uložení rychlého reportu

Rozložení je na úrovni obrázku

Každý obrázek má své vlastní uložené rozložení. Přepnutí obrázku načte rozložení svázané s daným obrázkem.

Správa obrázků

• Klikněte na „Nahrát obrázky pohledu“ pro otevření správy obrázků pro aktuální Konstrukci
• Přidávejte/odebírejte soubory PNG/JPG; každý soubor má své vlastní uložené rozložení
• Přepínejte obrázky přes „Vybrat pohled“ a načítejte různá uložená rozložení

Editace pohledu (umístění obdélníků)

1. Klikněte na „Upravit pohled“

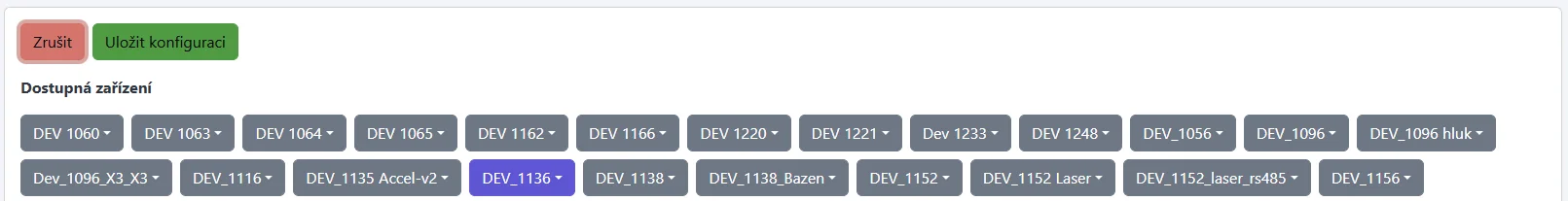

2. V sekci „Dostupná zařízení“ vyberte Měřící bod a přidejte datovou sérii ze seznamu — vloží se obdélník
3. Přetáhněte obdélník na jeho reálnou pozici; při najetí se dostane do popředí
4. Pomocí šipek rozbalte/sbalte detail (kompaktní vs. rozšířený)
5. Kliknutím na „X“ obdélník odeberete
6. Klikněte na „Uložit konfiguraci“ pro uložení rozložení k tomuto obrázku

Pokud se senzor nezobrazuje

Rozšiřte interval a klikněte znovu na Zobrazit. Ve výběru se ukazují pouze série, které mají v zvoleném rozsahu data.

Hodnoty v obdélnících

• Hlavička: kanál a jednotka
• Agregované: min / prům / max za vybraný interval
• Poslední měření: nejnovější hodnota v rámci intervalu
• Název série (senzor/datová série)

Neuložené změny

Při přepnutí obrázku nebo opuštění režimu Editace s neuloženými úpravami budete vyzváni k uložení nebo zrušení.

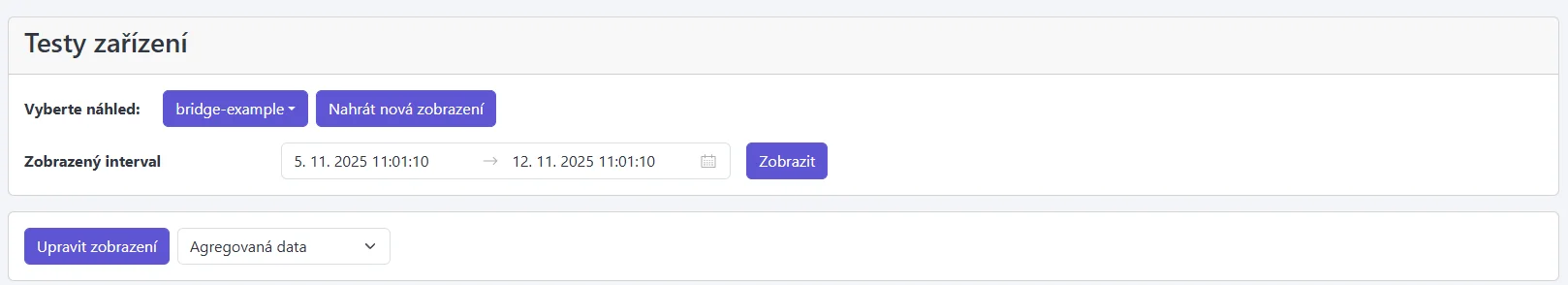

Časový interval a načítání dat

• Nastavte rozmezí Od–Do přes „Zobrazovaný interval“
• Kliknutím na Zobrazit obnovíte hodnoty pro daný rozsah
• Agregované odráží vybraný interval; Poslední měření zobrazuje nejnovější hodnotu v intervalu

Přístup k datům

Pokud uvidíte upozornění jako „No export token available“, požádejte administrátora o povolení přístupu k exportu dat pro zvolenou Organizaci/Konstrukci.

Export aktuálního zobrazení

„Export aktuálního zobrazení“ slouží pro rychlé reporty:

• JPG — aktuální rozložení jako obrázek
• PDF — A4 na šířku s aktuálním rozložením

Export obsahuje podkladový obrázek i všechny zobrazené obdélníky.

Referenční přehled UI

• Vybrat pohled: rozbalovací seznam s náhledy a názvy souborů
• Nahrát obrázky pohledu: správa PNG/JPG obrázků pro Konstrukci
• Zobrazovaný interval: Od–Do + Zobrazit
• Datový pohled: Agregované / Poslední měření
• Dostupná zařízení: Měřící body a jejich datové série pro vložení
• Senzorový obdélník:
  • Tažením přesun (v režimu Editace)
  • Rozbalit/Sbalit pomocí šipek
  • Odebrat pomocí X
  • Přejeďte myší pro zvýraznění (do popředí)
• Export aktuálního zobrazení: JPG a PDF

Související

• Route v portálu: Pohled na Konstrukci
• Konstrukce
• Správa obrázků
• Grafy (Data)

Řešení potíží

• „No export token available“ nebo data se nenačítají
  • Co to znamená: pro vaši Organizaci nebo Konstrukci není povolen export dat pro Pohled na Konstrukci.
  • Řešení: kontaktujte administrátora kvůli povolení exportu dat pro zvolenou Organizaci/Konstrukci, poté akci opakujte.
• V rozbalovacím seznamu chybí senzor/série
  • Rozšiřte „Zobrazovaný interval“ a klikněte znovu na Zobrazit; zobrazují se pouze série s daty ve zvoleném rozsahu.
