Základní ovládání

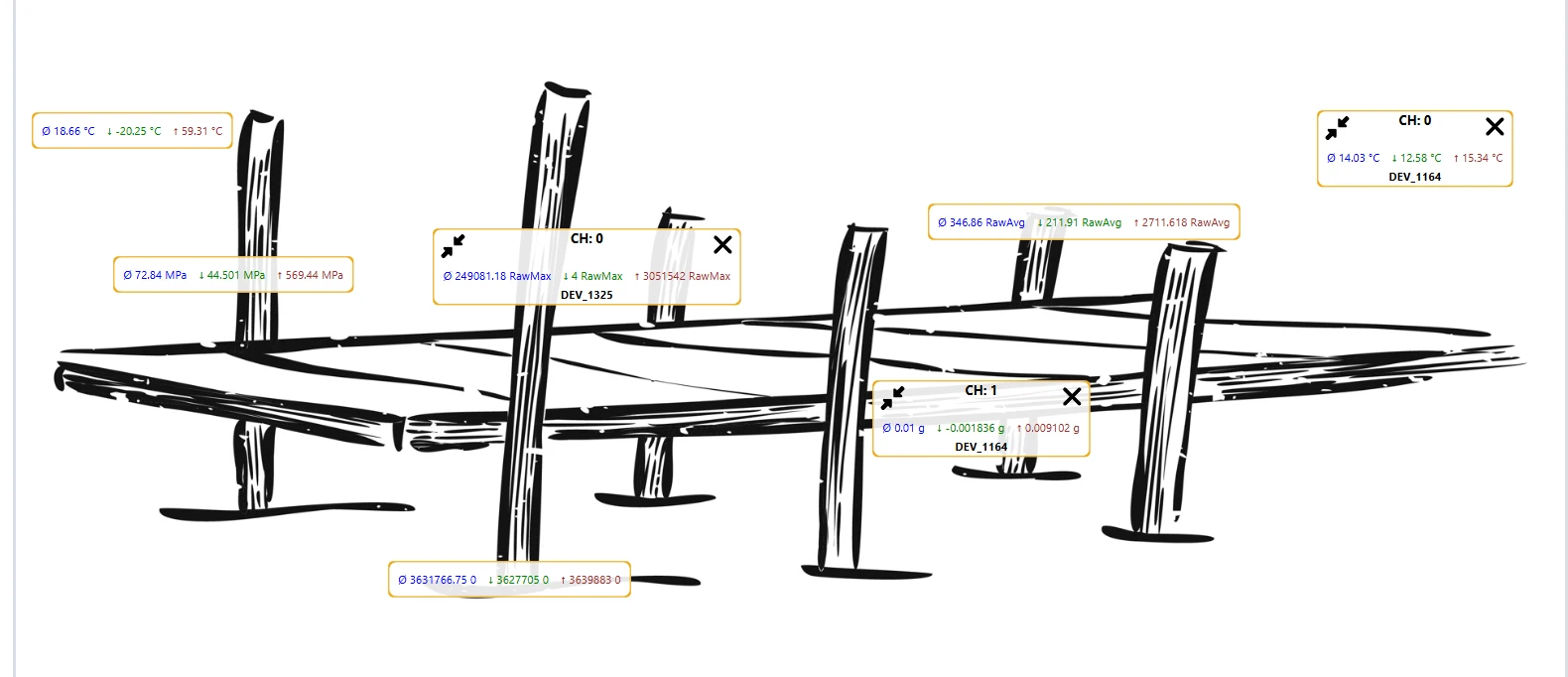

Komponenta zobrazuje naměřené hodnoty ve fotografiích dokumentující stavbu. Ulehčuje tak identifikaci umístění jednotlivých senzorů a zároveň slouží jako urychlený přehled aktuálních, či agregovaných hodnot, které zařízení naměřilo.

Komponenta umožňueje nahrání dalších zobrazení konstrukce, které lze následně individuálně upravit - rozbrazit pouze vybrané senzory z měřících bodů, či umístit viditelnou hodnotu na odpovídající místo ve fotografii.

Upozornění

Pro práci s komponentou je nedříve nutné vybrat společnost - dialog výběru, nebo v pravém horním menu.

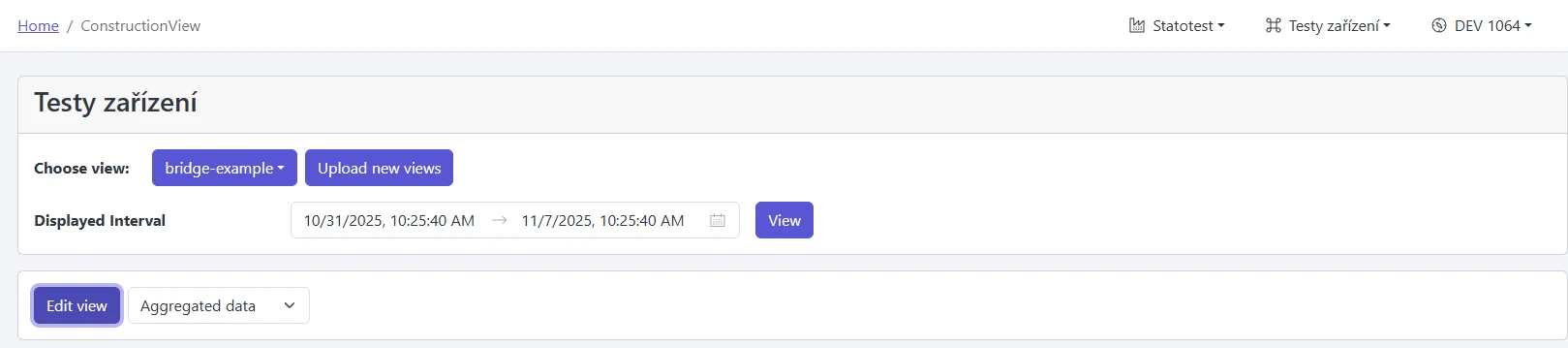

1. Výběr zobrazení
2. Nahrát nová zobrazení
   • obecný dialog pro nahrání nových fotografií
3. Změna zobrazeného intervalu
4. Úprava zobrazení
   • přidání nových senzorů
   • přesun zobrazených hodnot na nová místa ve fotografii
5. Přepínání mezi druhem zobrazených dat
   • Poslední naměřená data
   • Agregovaná data za vybraný interval
6. Export zobrazení
   • PDF
   • JPG

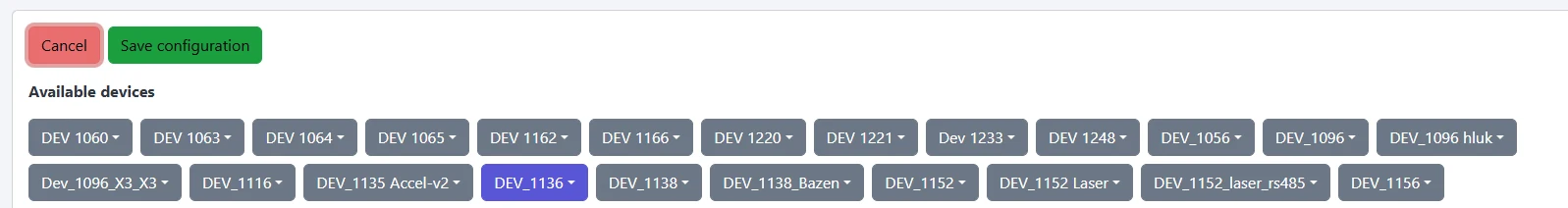

Úprava zobrazení

1. Měřící body, které jsou vedeny pod konstrukcí
2. Seznam senzorů
   • zatmavené senzory jsou již umístěny v zobrazení
   • světlé lze kliknutím do zobrazení přidat

Zobrazené hodnoty lze přemístit následujícím způsbem:

1. najet kurzorem na obdélník s hodnotami
2. zafixovat obdélník v "rozbaleném stavu"
   • kliknutím na ikonu šipek v levém horním horu
3. táhnout obdélníkem na žádanou pozici

Po kliknutí na křížek v obdélníku je senzor ze zobrazení odstraněn.
