Úvod

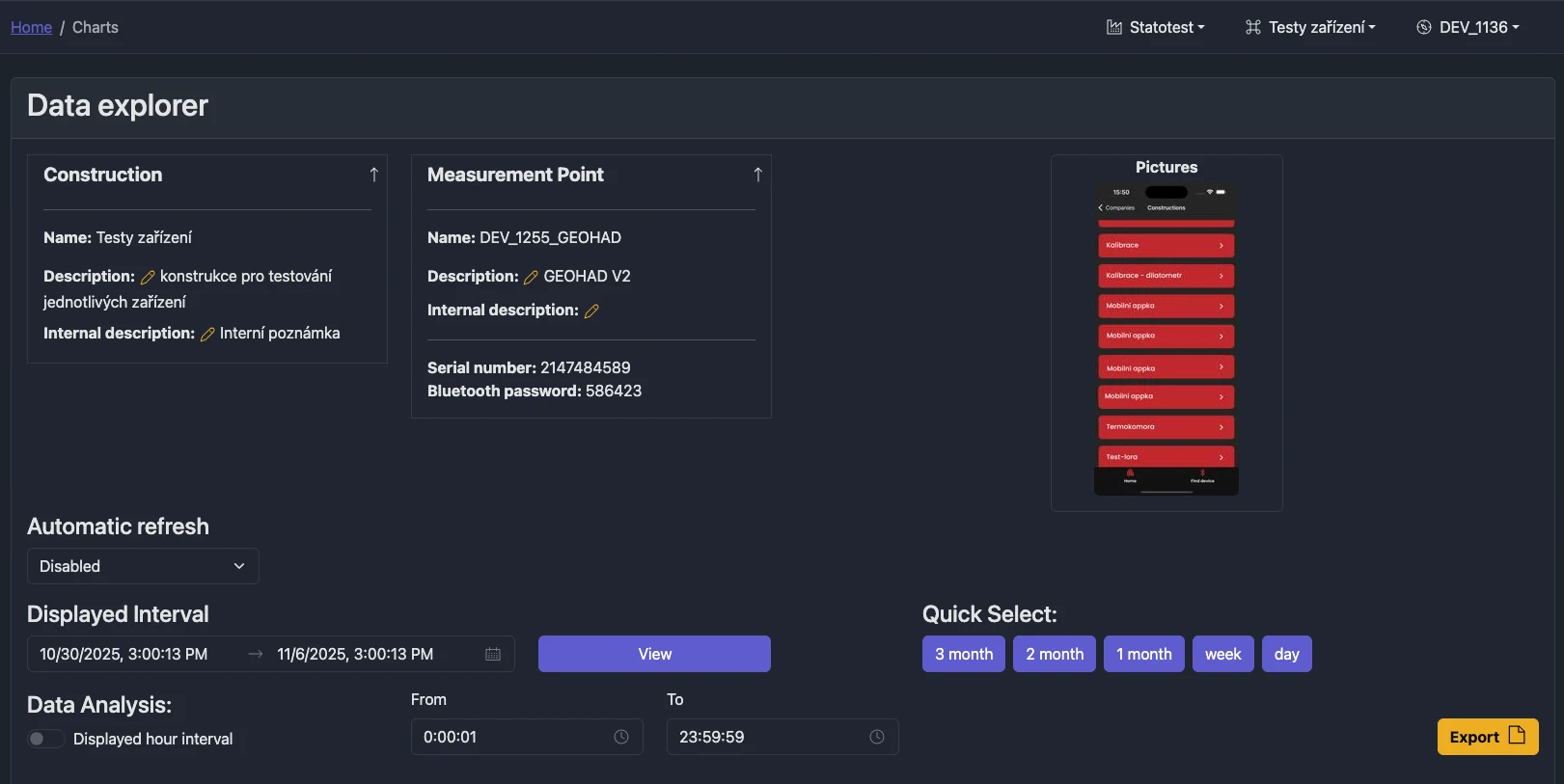

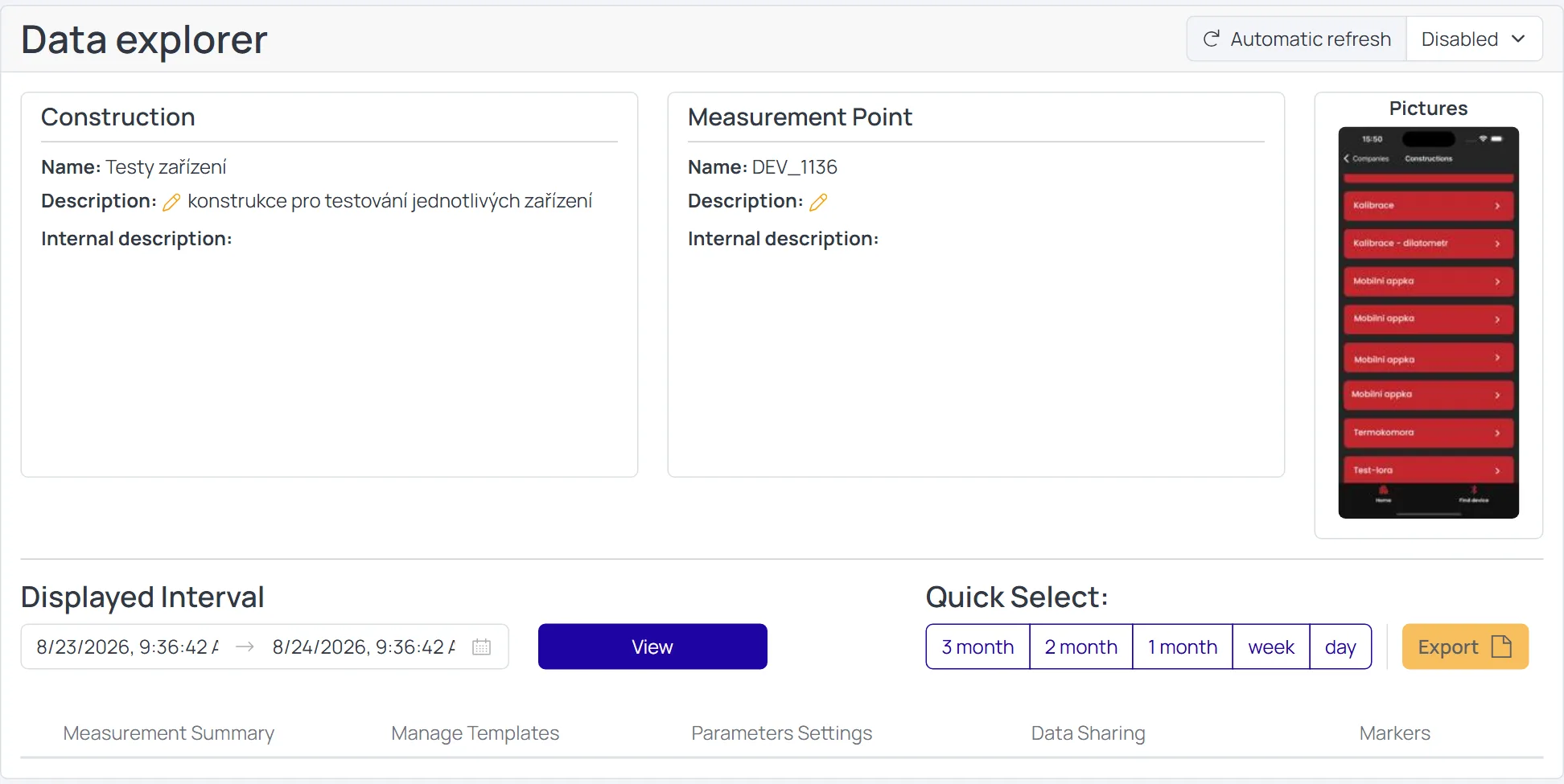

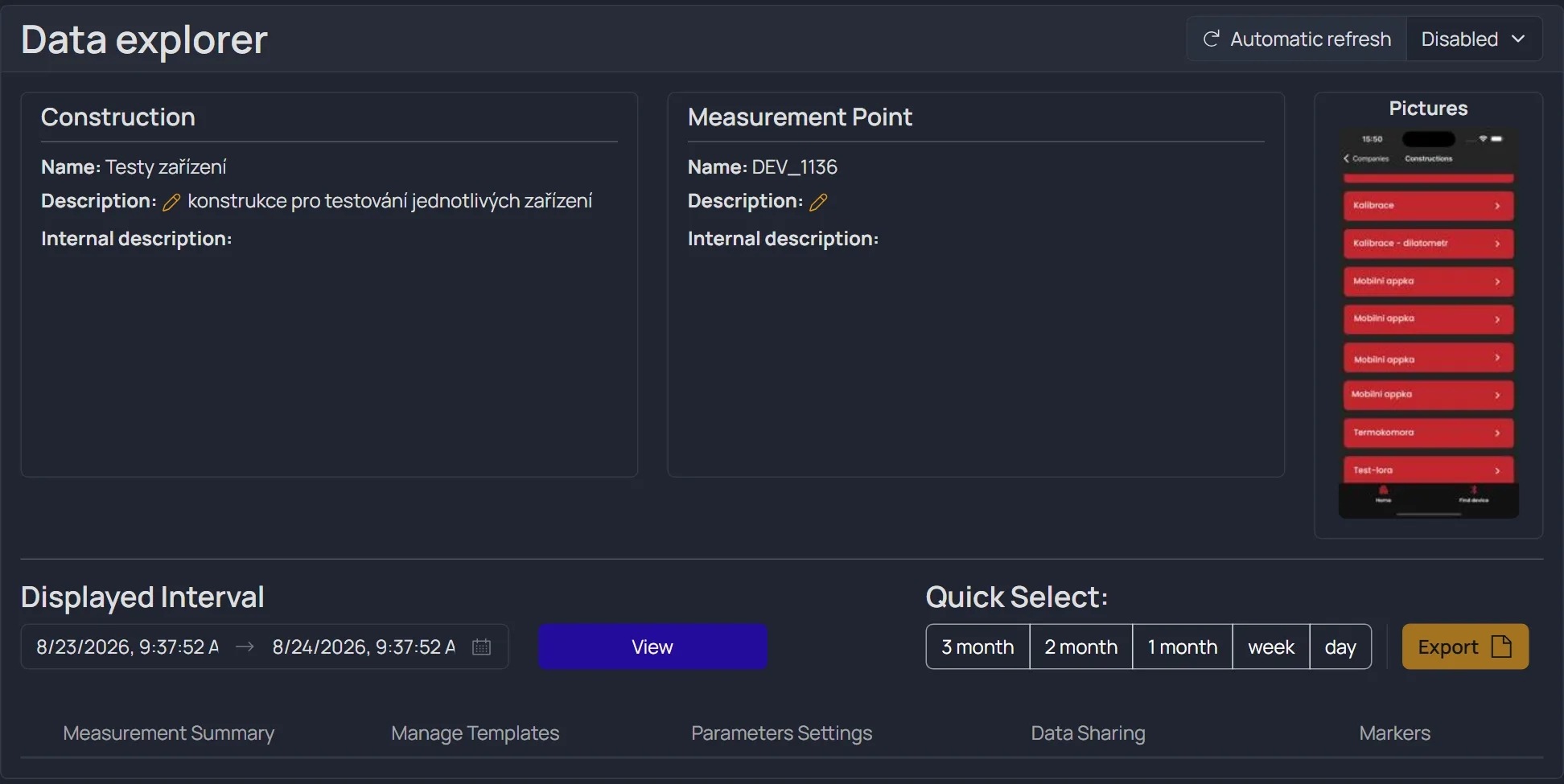

Zobrazení naměřených hodnot v přehledných grafech, které lze individuálně upravovat pomocí parametrů měřícího bodu.
- informace o konstrukci a měřícím bodu
- název
- popisek
- dodatečné informace
- výběr zobrazeného intervalu
- obrázky konstrukce a měřícího bodu
- schémata
- obrázky umístění
- rychlá předvolba zobrazeného intervalu
- záložky s dalšími funkcemi a informacemi
- tlačítko pro export hodnot z grafů

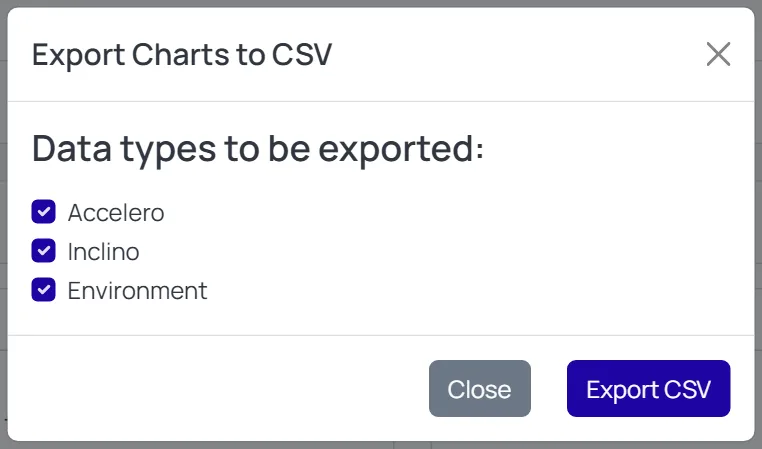

- dialogové okno pro výběr datových typů, které budou exportovány
- data se exportují přímo z grafů, tudíž na ně byla aplikovaná filtrace, přepočet, či jiné úpravy parametrů měřícího bodu
- grafy vycházející z datových typů
- možnost skrýt
Dodatečné funkce a informace
Zprostředkované skrze záložky v menu, jež se nachází pod výběrem intervalu.
Přehled měření
První záložka obsahuje tabulku se seznamem všech měřených datových typů, které byly na daném měřícím bodu provedeny, společně s datem prvního a posledního měření.
Provozní data zařízení
Záložka "Provozní data zařízení" obsahuje grafy s hodnotamy, jež naměřily senzory umístěné přímo na zařízení. Většinou se jedná o interní teploměr, vlhkoměr a případně procentuální stav baterie.
Parametry
Záložka parametrů umožňuje testování různých variací a úprav parametrů měřícího bodu. Ty upravují názvy grafů, jednotek, počet desetinných míst naměřených dat, filtrace a mnoho dalšího.
- generické nastavení grafů
- parametry rozřazené do měřených kanálů
- tlačítko pro aplikování parametrů na grafy
Pro aplikaci změněných parametrů je nutné využít tlačítko "Otestovat".
Pro trvalou aplikaci parametrů je nutné použít tlačítko "Uložit", které se nachází pod posledním kanálem s parametry (viz. následující obrázek).
- zobrazení/skrytí parametrů pod konkrétnímy grafy (datový typ + měřící kanál)
- možnost parametry upravit
- tlačítko pro aplikování parametrů na grafy
- trvalá aplikace změn (nebo jejich zahození)
Sdílení dat
Slouží pro zprostředkování dat osobám/systémům bez nutnosti přihlášení do našeho portálu.
Rychlý výběr intervalu
Během prohlížení grafů je vždy přístupný rychlý výběr intervalu dat, díky kterému není nutné pro změnu intervalu scrollovat na vrchol stránky.
Menu lze schovat kliknutím na tlačítko "X".
