Grafy (Data)

Zobrazujte a analyzujte naměřené hodnoty pro vybraný Měřicí bod v přehledných grafech s rychlými intervaly, základní analytikou a laděním parametrů po kanálech.

Než začnete​

Pro přístup na Grafy vyberte:

  • Organizaci — povinné
  • Konstrukci — povinné
  • Měřicí bod — povinné

Použijte rozbalovací nabídky v horní liště.

Co zde můžete dělat​

  • Zvolit zobrazovaný interval a rychle přepínat mezi běžnými předvolbami (3 měsíce, 2 měsíce, 1 měsíc, týden, den)
  • Volitelně omezit analýzu na denní časové okno (např. 08:00–16:00)
  • Automaticky obnovovat grafy v intervalu (1 minuta až 1 hodina)
  • Exportovat data přímo ze zobrazených grafů do CSV
  • Otevřít Tab Menu pro:
    • Souhrn měření
    • Souhrn zařízení
    • Nastavení parametrů
    • Správa šablon (Administrátor Konstrukce a výše)
    • Sdílení dat (sdílení bez uživatelských účtů)
    • InfluxDB tokeny (Globální administrátor)

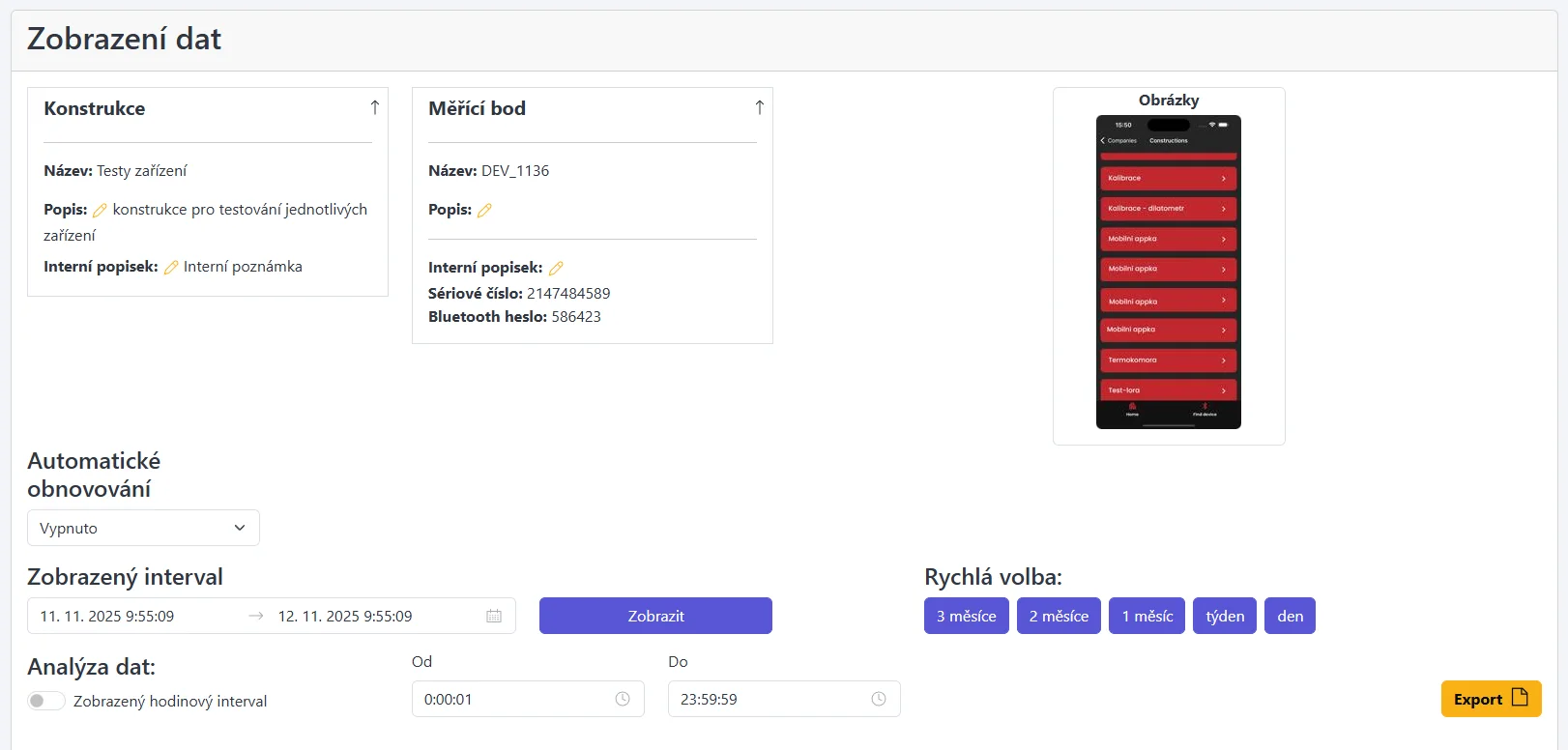

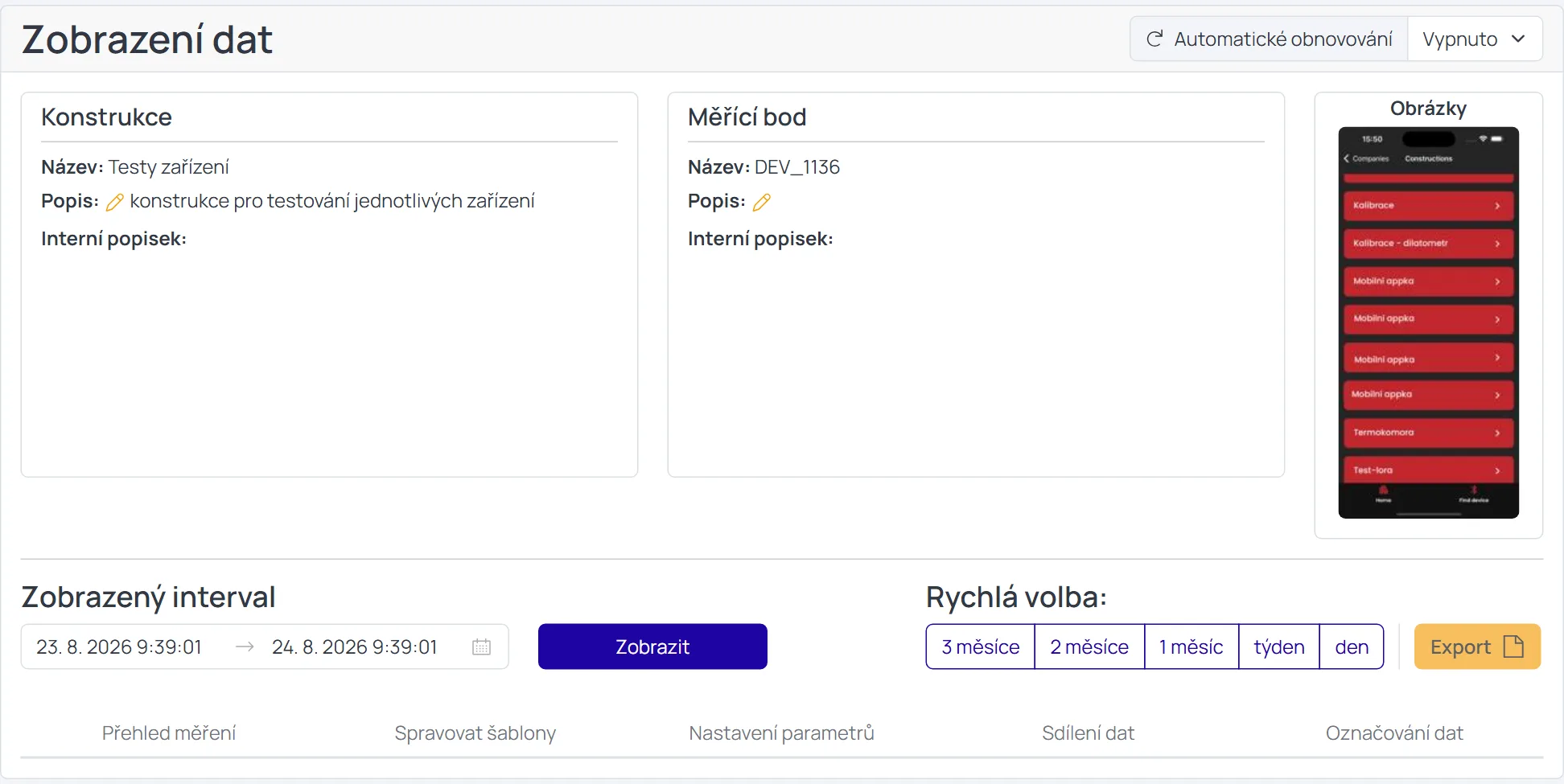

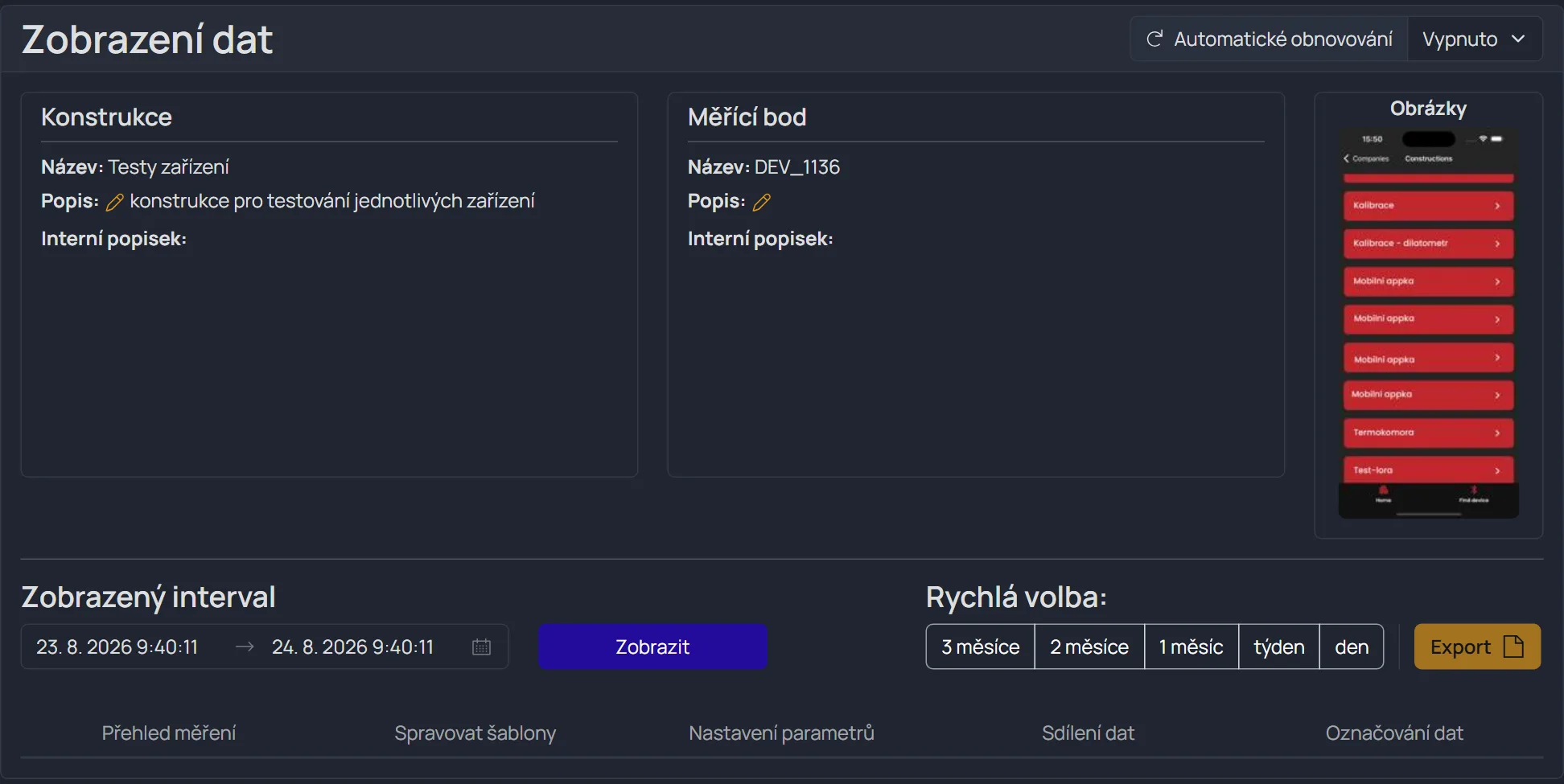

Rozvržení stránky Grafy s výběrem intervalu, rychlými předvolbami, tlačítkem exportu a záložkamiRozvržení stránky Grafy s výběrem intervalu, rychlými předvolbami, tlačítkem exportu a záložkami

Rychlý start​

  1. Vyberte Organizaci, Konstrukci a Měřicí bod
  2. Zvolte datumový/časový interval a klikněte na Zobrazit
  3. Pomocí Rychlého výběru přejděte na běžné rozsahy
  4. Otevřete Tab Menu a prozkoumejte souhrny, nastavení parametrů a možnosti sdílení
  5. Klikněte na Export pro stažení CSV aktuálně zobrazených sérií
tip

Při scrollování se zobrazí „sticky“ menu s intervalem, takže ho můžete rychle změnit bez návratu nahoru.

Export z grafů​

Tlačítko Export umožňuje vybrat, které datové typy exportovat. Exportované CSV odráží to, co vidíte v grafech, včetně případného přejmenování pomocí parametrů, jednotek, přesnosti či filtrování.

Proč se nabídka liší od stránky Export

Dialog nabízí jen datové typy, které se pro aktuální bod a interval skutečně vykreslily, protože export se staví z vykreslených grafů. Stránka Export staví nabídku ze všech datových typů nakonfigurovaných na bodu, takže může nabídnout i typ, který pro zvolené období nevydá žádný řádek.

Export z grafů použijte, když chcete přesně to, co je na obrazovce; stránku Export, když chcete volit entity, intervaly a rozložení sloupců.

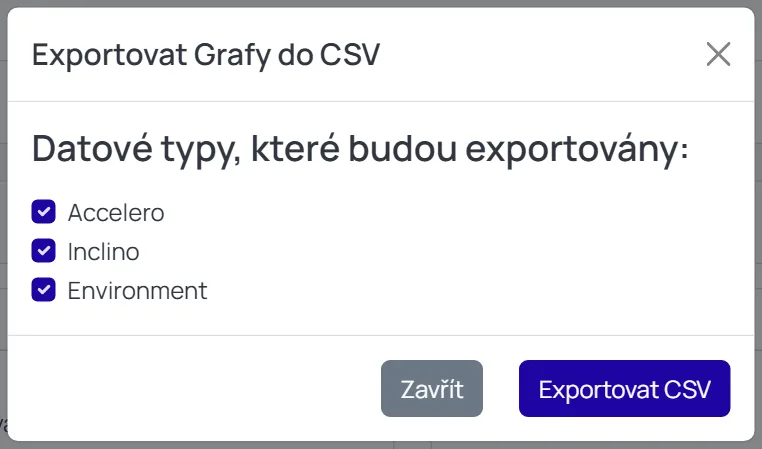

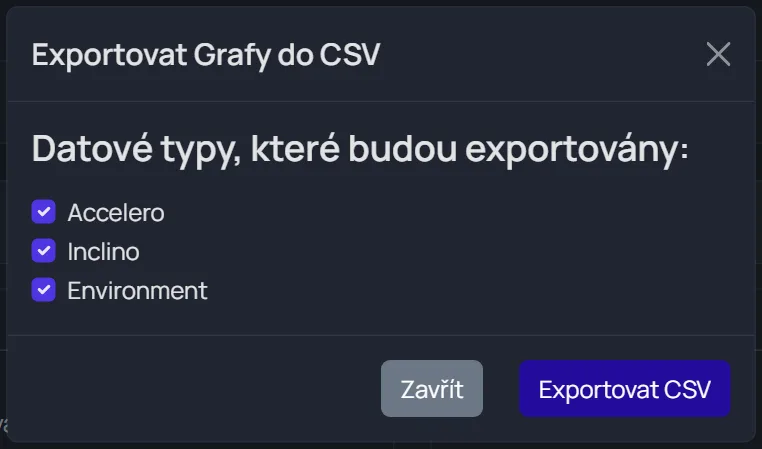

Dialog exportu s volitelnými datovými typyDialog exportu s volitelnými datovými typy
Měřicí body DynaSense

Body obsluhované jednotkou DynaSense zobrazují místo standardních grafů prohlížeč DynaSense.

Tab Menu​

Záložky jsou přímo pod výběrem intervalu. Každá má vlastní stránku s dokumentací:

  • Souhrn měření — seznam měřených datových typů a čas prvního/posledního měření
  • Souhrn zařízení — provozní data zařízení (např. teplota, vlhkost, baterie)
  • Nastavení parametrů — parametry po kanálech pro názvy/jednotky/přesnost, filtrování, převody atd.
  • Správa šablon — aplikace senzorových šablon na aktuální Měřicí bod (Administrátor Konstrukce a výše)
  • Sdílení dat — vytváření sdílených odkazů pro zobrazení dat bez účtu
  • InfluxDB tokeny — Globální administrátor může tokeny vytvářet/mazat; zobrazit je může kdokoli s přístupem do Konstrukce
  • Označování dat — anotace dat v grafech pojmenovanými značkami pro události a pozorování

Řešení potíží​

  • Upozornění „Vyberte zdroj dat“: ujistěte se, že jsou nastaveny všechny tři volby (Organizace, Konstrukce, Měřicí bod)
  • Upozornění „V intervalu nejsou data“: upravte zobrazovaný interval (pomůže Rychlý výběr)
  • Export je neaktivní: musí být viditelný alespoň jeden graf s daty
